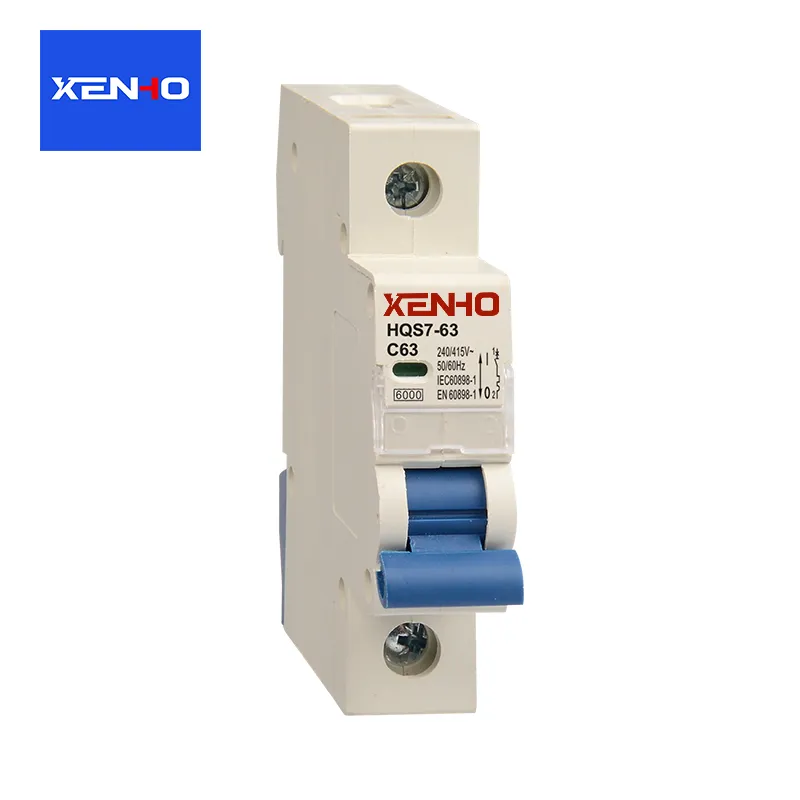

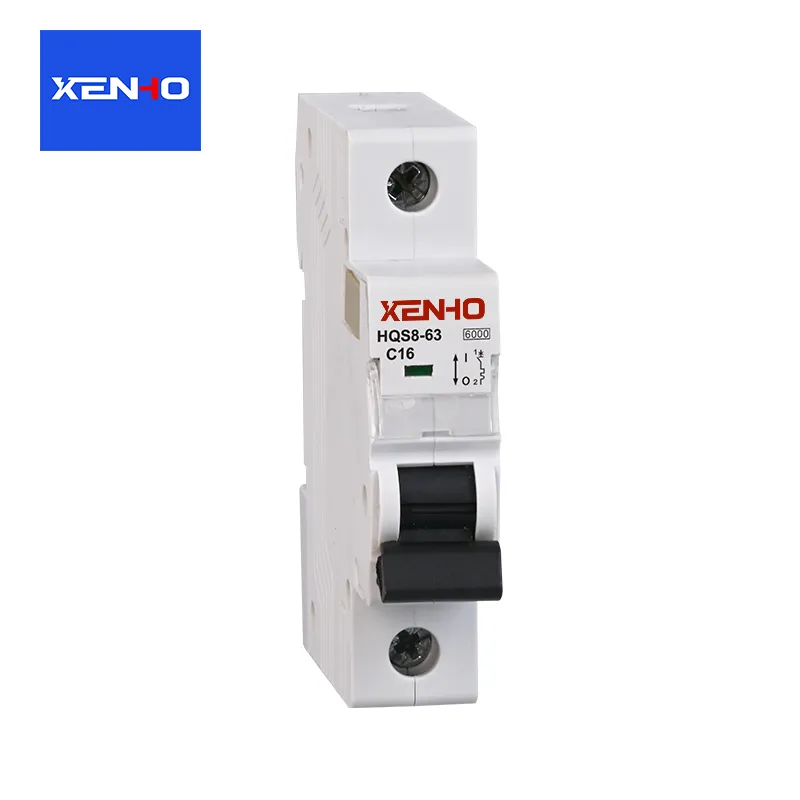

Arbeidsprinsippet til eneffektbryterdreier seg om kjernelogikken for overvåking, bedømmelse og utførelse. Gjennom sin innebygde utløsningsmekanisme og lysbueslukkesystem oppnår den normal kretskoblingskontroll og rask frakobling av defekte kretser. Den kan deles inn i to deler: normal driftstilstand og feilbeskyttelsestilstand. Lysbueslukkesystemet er en viktig hjelpekomponent som sikrer pålitelig frakobling.
Normal driftstilstand: Kretstilkobling og frakobling
Manuell/elektrisk lukking: Operatøren bruker et håndtak eller elektrisk mekanisme for å flytte strømbryterens bevegelige kontakt mot den stasjonære kontakten, etablere kontakt og lukke kretsen, noe som muliggjør normal kraftoverføring. Etter lukking fikserer låsemekanismen den bevegelige kontakten i lukket stilling, og opprettholder kretskontinuitet.
Manuell frakobling: Når frakoblingshåndtaket trekkes, låses låsemekanismen opp, og kraften fra returfjæren får den bevegelige kontakten til å skille seg fra den stasjonære kontakten, og bryter kretsen. Hvis strømmen er liten på dette tidspunktet, vil lysbuen som genereres mellom kontaktene slukke seg selv.
Feilbeskyttelsestilstand: Automatisk utløsning og kretsfrakobling
Når kretsen opplever feil som overbelastning, kortslutning eller underspenning, vil den innebygde utløserenheten utløse låsemekanismen for å låse opp, og oppnå automatisk utløsning. Ulike feil tilsvarer forskjellige utløsningsprinsipper:
Kjernekomponent: Bimetallbånd (sammensatt av to metallbånd med vesentlig forskjellige termiske ekspansjonskoeffisienter).
Arbeidslogikk: Når kretsen er overbelastet, overskrider strømmen kontinuerlig nominell verdi, noe som fører til at den bimetalliske stripen bøyes og deformeres på grunn av oppvarming. Når deformasjonen når en terskel, skyver den låsemekanismen for å låse opp, og den bevegelige kontakten kobler fra kretsen under påvirkning av fjæren.
Funksjoner: Forsinket handling; kortvarige overbelastninger (som motorstart) vil ikke utløse tripping, og unngå falsk utløsning.
Kjernekomponent: Elektromagnetisk spole (viklet på en jernkjerne).
Arbeidslogikk: Når en kortslutning oppstår, stiger strømmen øyeblikkelig til titalls eller til og med hundrevis av ganger den nominelle verdien. Den elektromagnetiske spolen genererer en sterk elektromagnetisk kraft, som tiltrekker jernkjernen for å treffe låsemekanismen, og låser den opp umiddelbart.
Funksjoner: Rask handling på millisekundnivå; kan koble fra kretsen på svært kort tid, forhindre lysbueskader på utstyr eller forårsake brann. Beskyttelse mot underspenning/spenningstap (utløsningsprinsipp for underspenning)
Kjernekomponent: Utløserspole for underspenning, koblet parallelt med kretsen for å overvåke spenning.
Arbeidslogikk: Når spenningen faller under omtrent 70 % av nominell verdi eller går helt tapt, forsvinner den elektromagnetiske kraften til utløsningsspolen, og jernkjernen, under påvirkning av en fjær, utløser låsen til å låse opp, og dermed koble fra kretsen.
Funksjon: Forhindrer at utstyr ikke fungerer og blir skadet på grunn av lav spenning, og unngår også sikkerhetsfarer forårsaket av plutselig oppstart av utstyr når strømmen kommer tilbake.
Lekkasjebeskyttelse (residual Current Protection Principle)
Kjernekomponent: Nullsekvens strømtransformator.
Arbeidslogikk: Under normale omstendigheter er strømmen i faselinjen og nøytrallinjen like store og motsatte i retning. Den magnetiske fluksen i transformatorkjernen kansellerer hverandre, noe som resulterer i ingen indusert strømutgang; når det oppstår en lekkasje (for eksempel elektrisk støt til en person), flyter en del av strømmen gjennom bakken, noe som forårsaker ubalanse i tofasestrømmen. Transformatoren genererer et indusert signal som utløser utløserenheten.
Egenskaper: Lav driftsterskel (vanligvis 30mA), som prioriterer personlig sikkerhet.
